换热站热量计量

发布时间:2022-09-06 09:06:51人气:2029


  一、方案概述

在集中供热系统中,换热站的热计量至关重要,它决定着热电和热力,热力和物业之间的贸易结算。

推荐采用换热站精准计量方案:

       供水流量计+回水流量计+2路温度传感器+2路压力变送器+RW-H换热计量仪

由换热计量仪接收供水流量、回水流量、供水温度、回水温度、供水压力、回水压力,实时显示30项参数,再将这些参数用2路

RS-485方式对外远传(1路现场控制,另1路远程监控)。

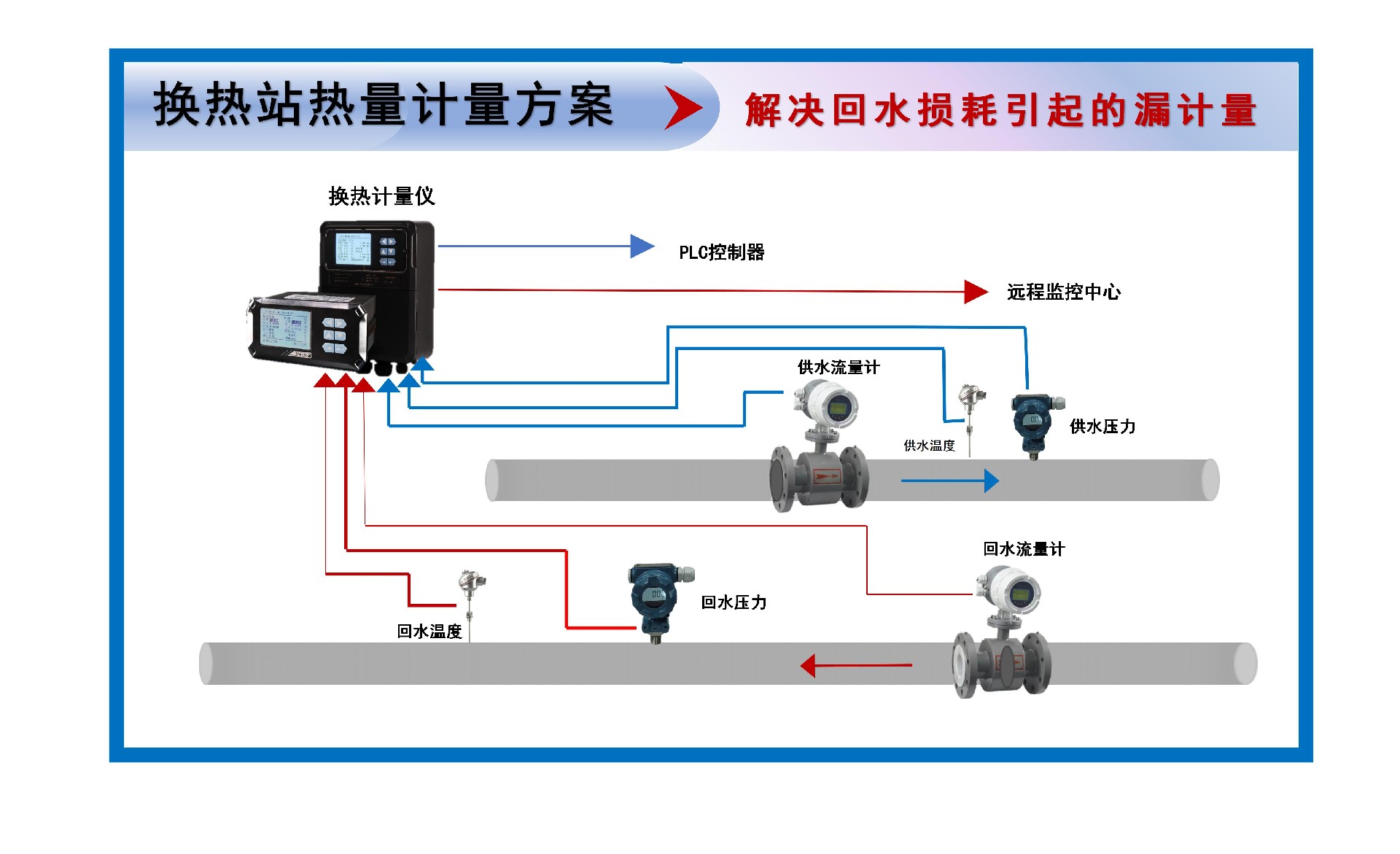

  、应用示意图





      三、方案优势



        1、能兼容接收各种类型的流量计:

      换热站选用的流量计有各种类型,所以配套的RW-H换热计量仪(热量积算仪表)须兼容接收电磁流量计、差压式流量计、

      超声波流量计、涡街流量计的信号。

        2、供水回水都安装流量计,从而将回水损耗计量进去:

 热量=供水流量×供水热焓-回水流量×回水热焓

     据统计,一个供暖季回水流量会比供水流量相差5%~10%,采用双流量方法相当于每年挽回了5%~10%的计量损失。

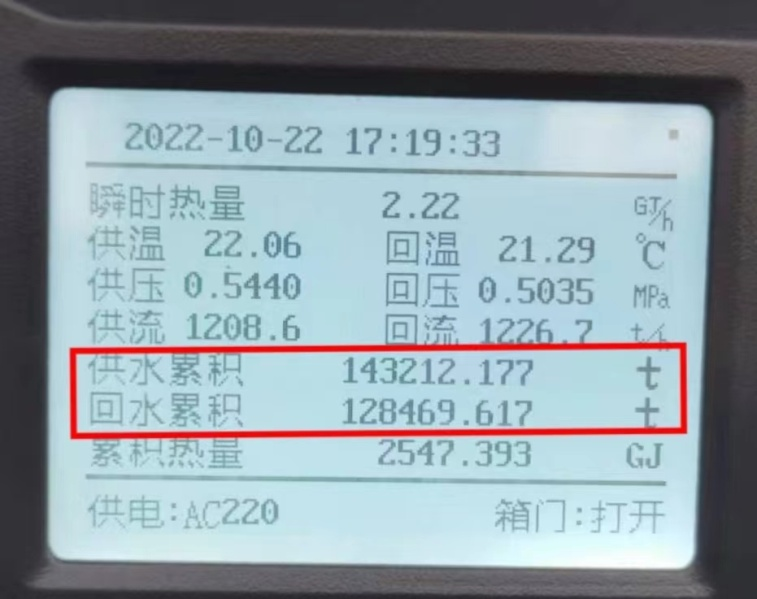

     如下图:


        3、具备一表二送的通信功能:

     本计量方案运行中采用了RW-H换热计量仪(热量积算仪),实时显示30项供热参数,这些数据接入现场的换热站控制设备

   (设备方),还同步发送给供热管网平台(供热方),从而有效监控了运行。

        4、抗干扰能力强:

     换热站内设备众多,信号交互,热计量仪表须具备抗干扰能力,确保测量数据稳定,不受其他设备影响。

        5、具备计量院送检合格

     作为贸易结算仪表,要具备计量院送检的便利性和经济性。本方案采用流量计+换热计量仪模式,既能合并检定,也能分别

     检定,全国各地计量院均能通过。



      四、产品选配



        1、RW-H换热计量仪(由我司提供)

        2、流量计(不限种类,可由我司提供或自配)

        3、压力变送器(可由我司提供或自配)

        4、PT1000温度传感器(可由我司提供或自配)

        5、PLC控制柜(根据需要自配)

        6、远程监控中心(根据需要自配或由我司定制;我司的云管理系统性能可靠,现正被很多客户应用)


       应用案例



 1、济南热力集团有限公司




          2、西安热电有限责任公司


         3、宁夏电投热力有限公司
